Sistem AC Central Pada Bangunan Tinggi

 Sistem AC (Air Conditioning) central pada bangunan tinggi adalah suatu sistem yang dirancang untuk memberikan pendinginan atau pengkondisian udara secara efisien di seluruh bangunan yang tinggi. Sistem AC central biasanya digunakan dalam gedung-gedung tinggi seperti gedung perkantoran, hotel, apartemen, atau pusat perbelanjaan, di mana kebutuhan pendinginan udara sangat besar.

Berikut adalah beberapa komponen utama dalam sistem AC central pada bangunan tinggi:

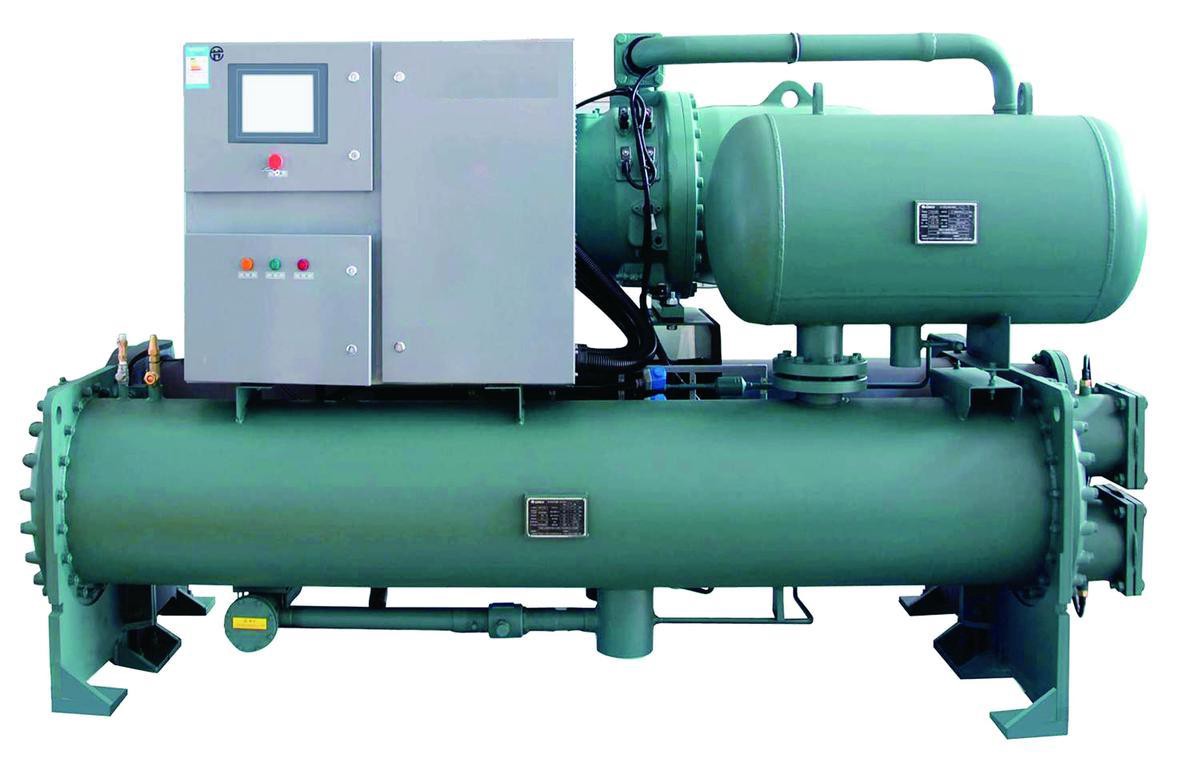

1. Chiller

Chiller adalah komponen penting dalam sistem AC central pada bangunan tinggi. Chiller bekerja dengan menghilangkan panas dari air atau cairan pendingin, biasanya menggunakan proses pendinginan dengan siklus kompresi uap atau absorpsi, untuk menghasilkan air dingin. Air dingin ini kemudian didistribusikan melalui pipa distribusi ke terminal unit seperti fan coil unit (FCU) atau VAV boxes yang terdapat di setiap ruangan di bangunan.

Proses kerja chiller pada umumnya adalah sebagai berikut:

• Komponen penukar panas di dalam chiller mengambil panas dari cairan pendingin yang melewati evaporator, mengubah cairan pendingin menjadi uap pendingin.


• Uap pendingin ini kemudian dikompresi oleh kompresor, yang meningkatkan tekanan dan suhu uap pendingin.


• Uap pendingin yang dikompresi ini kemudian melewati kondensor, di mana panas dari uap pendingin dipindahkan ke lingkungan sekitar atau ke sistem penolong untuk mengurangi suhu uap menjadi cairan pendingin kembali.


• Cairan pendingin yang sudah dikondensasi akan kembali ke evaporator untuk mengulangi proses pendinginan dan sirkulasi air dingin.

Chiller biasanya menggunakan listrik sebagai sumber energi untuk menggerakkan kompresor dan komponen lainnya. Sistem distribusi pipa yang menghubungkan chiller dengan terminal unit di dalam bangunan memungkinkan air dingin didistribusikan secara efisien ke seluruh ruangan di bangunan tinggi, memberikan pengaturan suhu udara yang konsisten dan nyaman bagi penghuni bangunan.

Chiller merupakan komponen yang kompleks dan memerlukan pemeliharaan dan perawatan rutin untuk memastikan kinerjanya tetap optimal. Hal ini melibatkan pembersihan, pengecekan, dan pengaturan parameter operasional sesuai dengan rekomendasi pabrik atau standar industri. Dengan perawatan yang baik, chiller dapat beroperasi secara efisien dan andal, sehingga membantu mengurangi konsumsi energi dan memperpanjang umur pakai sistem AC central pada bangunan tinggi.

2. sistem distribusi

sistem distribusi udara merupakan komponen penting dalam sistem AC central pada bangunan tinggi. Sistem distribusi udara terdiri dari jaringan pipa dan saluran udara yang menghubungkan chiller ke berbagai unit penanganan udara (AHU) di dalam bangunan.

AHU, atau juga dikenal sebagai central air handling unit, adalah perangkat yang bertanggung jawab untuk mengatur sirkulasi udara di dalam ruangan dan mengatur suhu, kelembaban, dan kualitas udara yang masuk ke dalam ruangan. AHU biasanya terletak di ruang teknik atau ruang mekanik bangunan dan dapat memiliki berbagai ukuran dan kapasitas, tergantung pada kebutuhan sistem AC dan ukuran bangunan.

Proses kerja AHU pada umumnya adalah sebagai berikut:

• Udara luar diambil melalui saluran udara masuk dan melewati filter udara untuk menyaring debu, kotoran, dan partikel-partikel lain yang dapat mempengaruhi kualitas udara.


• Udara yang sudah difilter kemudian dikondisikan oleh penukar panas, di mana panas atau dingin ditambahkan ke udara tergantung pada kebutuhan untuk mencapai suhu udara yang diinginkan.


• Udara yang sudah dikondisikan ini kemudian didistribusikan melalui saluran udara yang terhubung ke terminal unit seperti fan coil unit (FCU) atau VAV boxes di setiap ruangan.


• Di terminal unit, udara dingin atau panas ini dilepaskan ke dalam ruangan untuk memberikan sirkulasi udara yang nyaman dan sesuai dengan suhu yang diinginkan.


• Udara dalam ruangan yang sudah digunakan akan kembali ke AHU melalui saluran udara pengembalian, di mana udara ini akan diambil kembali, difilter, dan dikondisikan kembali sebelum didistribusikan kembali ke ruangan.

Sistem distribusi udara juga bisa dilengkapi dengan komponen lain seperti damper (pengatur aliran udara), ducting (saluran udara), dan perangkat pengendali lainnya untuk mengatur aliran udara, tekanan udara, dan distribusi udara yang optimal ke seluruh ruangan dalam bangunan.

Perawatan dan pemeliharaan rutin sistem distribusi udara juga penting untuk memastikan kinerjanya tetap optimal. Hal ini melibatkan pembersihan, pengecekan, dan pengaturan parameter operasional sesuai dengan rekomendasi pabrik atau standar industri. Dengan perawatan yang baik, sistem distribusi udara dapat beroperasi secara efisien, memberikan kualitas udara yang baik, dan mencapai kenyamanan termal yang diinginkan bagi penghuni bangunan.

3. Terminal unit

Terminal unit seperti fan coil unit (FCU) atau VAV (Variable Air Volume) boxes merupakan komponen penting dalam sistem distribusi udara pada bangunan tinggi. Terminal unit ini dipasang di setiap ruangan atau zona dalam bangunan dan berfungsi untuk mengatur suhu udara di dalam ruangan tersebut sesuai dengan kebutuhan penghuni.

Fan Coil Unit (FCU) adalah terminal unit yang umum digunakan dalam sistem AC central pada bangunan tinggi. FCU biasanya terdiri dari kumparan penukar panas yang berisi pipa berisi air dingin dari chiller, dan blower atau fan yang mengatur aliran udara melalui kumparan penukar panas. Udara yang ditiupkan oleh blower akan melewati kumparan penukar panas, di mana udara tersebut akan mengalami proses pendinginan sebelum ditiupkan ke dalam ruangan melalui grille atau ducting yang terhubung ke FCU. Pengaturan suhu udara pada FCU dapat dilakukan secara manual atau otomatis, tergantung pada sistem pengendalian yang digunakan.

Sementara itu, VAV (Variable Air Volume) boxes adalah terminal unit yang mengatur aliran udara ke ruangan berdasarkan suhu atau kebutuhan ruangan. VAV boxes menggunakan dampers yang dapat diatur untuk mengatur jumlah udara yang masuk ke dalam ruangan. Jika suhu ruangan naik, VAV boxes akan membuka dampers untuk meningkatkan aliran udara dingin ke ruangan, dan sebaliknya jika suhu ruangan turun, dampers akan ditutup untuk mengurangi aliran udara dingin. VAV boxes biasanya dilengkapi dengan sensor suhu dan sensor lainnya untuk mengukur kondisi ruangan dan mengatur aliran udara yang optimal.

Terminal unit seperti FCU atau VAV boxes sangat penting dalam mengatur suhu udara di setiap ruangan atau zona dalam bangunan tinggi. Mereka dapat diatur secara individu untuk memenuhi preferensi suhu penghuni, memberikan kenyamanan termal yang optimal, dan mengurangi konsumsi energi yang tidak perlu. Pengaturan suhu yang baik pada terminal unit juga dapat membantu mengoptimalkan efisiensi sistem AC central secara keseluruhan. Perawatan rutin seperti pembersihan, penggantian filter udara, dan kalibrasi sensor juga penting untuk menjaga kinerja optimal terminal unit dan sistem AC central secara umum.

4. Sistem kontrol

sistem kontrol merupakan komponen penting dalam sistem AC central pada bangunan tinggi. Sistem kontrol berfungsi sebagai otak dari sistem AC central yang mengatur operasi keseluruhan sistem, termasuk pengaturan suhu, kelembaban, dan sirkulasi udara. Sistem kontrol dapat berbasis komputer atau elektronik yang canggih, dan dilengkapi dengan sensor-sensor untuk mengukur kondisi udara di seluruh bangunan.

Sistem kontrol pada sistem AC central biasanya terdiri dari perangkat keras (hardware) dan perangkat lunak (software). Perangkat keras meliputi unit pengendali, panel kontrol, dan sensor-sensor yang mengukur suhu, kelembaban, aliran udara, dan tekanan udara di berbagai titik dalam sistem. Data dari sensor-sensor ini kemudian dikirim ke panel kontrol yang memproses data tersebut dan mengambil keputusan pengendalian yang diperlukan.

Perangkat lunak pada sistem kontrol biasanya berbasis program komputer yang dapat dikonfigurasi sesuai dengan kebutuhan bangunan. Program ini mengatur operasi sistem AC central, termasuk pengaturan suhu, kelembaban, dan aliran udara berdasarkan informasi dari sensor-sensor yang terpasang. Sistem kontrol dapat diatur untuk beroperasi secara otomatis atau dapat diatur secara manual melalui antarmuka pengguna yang disediakan.

Selain itu, sistem kontrol pada sistem AC central juga dapat dilengkapi dengan fitur-fitur canggih seperti pengaturan jadwal operasi, pengaturan zona atau area tertentu, pemantauan dan analisis kinerja sistem, serta integrasi dengan sistem manajemen bangunan (BMS) yang lebih besar. Integrasi dengan sistem BMS dapat memungkinkan pengawasan dan pengendalian yang terintegrasi dari berbagai sistem teknik di dalam bangunan, termasuk sistem AC, pencahayaan, keamanan, dan lainnya.

Sistem kontrol yang baik dapat membantu mengoptimalkan efisiensi operasional sistem AC central, mengurangi konsumsi energi yang tidak perlu, dan meningkatkan kenyamanan penghuni bangunan. Perawatan rutin, pemantauan, dan pembaruan perangkat lunak juga diperlukan untuk menjaga kinerja optimal sistem kontrol dalam jangka panjang.

Penggunaan sistem AC central pada bangunan tinggi memiliki beberapa keuntungan, antara lain:

• Efisiensi energi: Sistem AC central menggunakan chiller yang efisien dalam menghasilkan air dingin, sehingga dapat mengurangi konsumsi energi. Selain itu, distribusi udara yang terpusat juga dapat membantu dalam pengaturan yang efisien untuk sirkulasi udara di seluruh bangunan, mengurangi pemborosan energi.


• Pengaturan suhu dan kelembaban yang konsisten: Sistem AC central memungkinkan pengaturan suhu dan kelembaban udara yang konsisten di seluruh bangunan, memberikan kenyamanan bagi penghuni bangunan. Hal ini dapat meningkatkan produktivitas kerja, kenyamanan penghuni, serta mengurangi keluhan terkait suhu dan kelembaban udara yang tidak nyaman.


• Skalabilitas: Sistem AC central dapat dirancang untuk dapat mengakomodasi kebutuhan pendinginan udara pada bangunan yang tinggi dan kompleks dengan banyak ruangan, dan dapat dengan mudah diperluas atau dikurangi sesuai dengan kebutuhan bangunan. Hal ini memberikan fleksibilitas dalam pengelolaan sistem pendinginan udara yang sesuai dengan perubahan kebutuhan bangunan.

Namun, penggunaan sistem AC central juga memiliki beberapa tantangan, antara lain:

• Biaya investasi awal yang tinggi: Instalasi sistem AC central pada bangunan tinggi memerlukan biaya investasi awal yang tinggi, termasuk pembelian dan pemasangan chiller, sistem distribusi udara, terminal unit, serta sistem kontrol yang canggih. Oleh karena itu, diperlukan analisis biaya dan manfaat yang cermat untuk memastikan kelayakan finansial dalam jangka panjang.


• Perawatan rutin yang diperlukan: Sistem AC central memerlukan perawatan rutin yang baik untuk menjaga kinerja optimalnya. Hal ini meliputi pembersihan, penggantian filter udara, pemeriksaan dan pemeliharaan pada chiller, serta pemantauan dan pembaruan perangkat lunak pada sistem kontrol. Perawatan rutin yang kurang optimal dapat mengurangi efisiensi sistem dan berdampak pada kenyamanan penghuni.


• Kompleksitas operasional: Sistem AC central yang kompleks memerlukan tenaga terampil untuk mengoperasikan dan mengelola sistem tersebut. Pelatihan yang adekuat bagi operator dan personel pemeliharaan diperlukan untuk memastikan operasi yang efisien dan efektif.

Dengan demikian, pemilihan sistem AC central pada bangunan tinggi harus dipertimbangkan dengan baik, termasuk analisis biaya dan manfaat, serta perencanaan perawatan rutin yang baik untuk menjaga kinerja optimal sistem tersebut.
